Jakie są rodzaje wykończenia przelotek w płytkach PCB?

Jakie są rodzaje wykończenia przelotek w płytkach PCB?

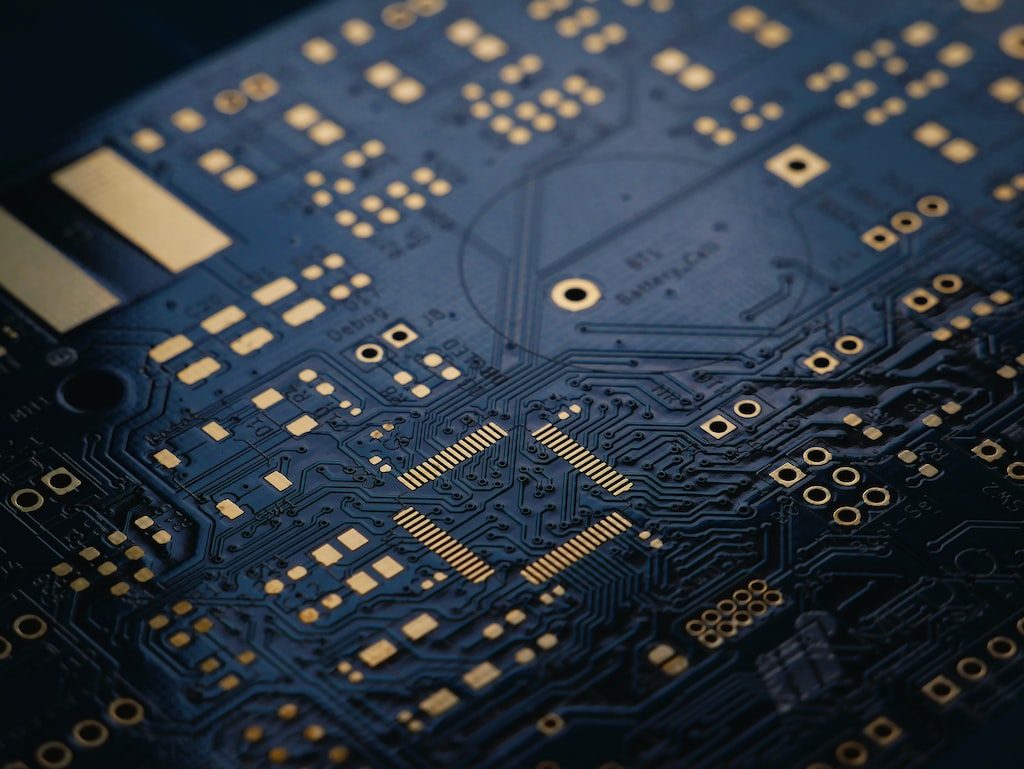

Przelotki to jedne z najważniejszych elementów płytek PCB. Odpowiadają one za łączenie ze sobą poszczególnych warstw obwodu drukowanego, zapewniając im trwałe połączenie elektryczne. Jednak ze względu na mnogość wariantów przelotek niezwykle ważne jest, by zostały one prawidłowo dobrane do wymagań danego projektu. Ułatwi to prace montażowe, a także zapewni poprawne działanie gotowego urządzenia końcowego.

Jaką funkcję pełnią przelotki w obwodach drukowanych?

Zadaniem pełnionym przez przelotki jest zapewnienie prawidłowego połączenia pomiędzy poszczególnymi warstwami miedzi płytki PCB: zarówno zewnętrznymi, jak i wewnętrznymi (w przypadku płytek wielowarstwowych). Dzięki temu możliwe staje się budowanie złożonych obwodów drukowanych składających się z kilku odrębnych warstw, eliminując tym samym ryzyko zwarcia poszczególnych ścieżek elektronicznych.

Jedną z najczęściej spotykanych przelotek jest standardowa przelotka (through vias). Przechodzi ona przez wszystkie warstwy laminatu, łącząc ze sobą finalnie górną (TOP) oraz dolną (BOTTOM) stronę płytki PCB.

Kolejnym rodzajem są przelotki ślepe (blind vias), które stosuje się tylko w przypadku wielowarstwowych obwodów drukowanych. Ich zadaniem jest zrealizowanie połączenia elektrycznego pomiędzy jedną z zewnętrznych warstw miedzi płytki PCB, a warstwą lub warstwami wewnętrznymi danego obwodu drukowanego.

Ostatnim rodzajem przelotek są tak zwane przelotki zagrzebane (buried vias). Ich rolą jest zapewnienie połączenia elektrycznego pomiędzy wewnętrznymi warstwami płytki PCB.

Rodzaje wykończenia przelotek

W zależności od wymagań danego projektu przelotki wykonane w płytkach PCB mogą zostać wykończone na wiele różnych sposobów. Dzięki temu możliwe jest zaprojektowanie obwodu drukowanego, którego konstrukcja ułatwi późniejszy montaż podzespołów elektronicznych lub zabezpieczy przelotki przed przypadkowym zwarciem czy zabrudzeniem.

Przelotki odmaskowane

Przelotki odmaskowane to najpopularniejszy i zarazem najprostszy rodzaj wykończenia przelotek w płytkach PCB. Przelotki same w sobie pozostają odsłonięte, a ich zewnętrzna powierzchnia pokrywana jest powłoką zabezpieczającą warstwę miedzi przed utlenianiem się.

Przelotki zakryte maską

Ten rodzaj wykończenia polega na (ang. covered vias) pokryciu przelotki cienką warstwą soldermaski. Zapewnia to fizyczną izolację przelotki, jednak ze względu na pustą przestrzeń w jej wnętrzu, wierzchnia powierzchnia płytki drukowanej może stać się nierówna w miejscu wykonania danej przelotki zakrytej maską.

Przelotki zatkane

Przelotki zatkane (ang. plugged vias) to przelotki, których wnętrze zostaje wypełnione farbą światło- i termoutwardzalną. Środek ten nie przewodzi ładunku elektrycznego, chroniąc tym samym przed ewentualnym zwarciem płytki PCB. W zależności od średnicy przelotki zatkanej jej powierzchnia może posiadać nieznaczne nierówności lub wklęśnięcia.

Przelotki zatkane oraz zakryte maską

Przelotki zatkane i zakryte maską (ang. plugged and covered vias) są nie tylko zakryte soldermaską – ich środek zostaje dodatkowo wypełniony światło- i termoutwardzalną farbą. Zewnętrzna powierzchnia przelotki może jednak nadal posiadać pewne nierówności.

Przelotki zatkane oraz zakryte maską – płaskie

Ostatnim i zarazem najbardziej skomplikowanym wykończeniem są przelotki zatkane na płasko oraz zakryte maską (ang. plugged and covered vias – flat). Podczas wypełniania wnętrza przelotki producent obwodu drukowanego przykłada szczególną uwagę do precyzyjnego zaaplikowania wypełniacza, który zajmuje co najmniej 80% objętości danego otworu. Dzięki temu możliwe jest uzyskanie maksymalnie płaskiej powierzchni przelotki, która następnie zostaje dodatkowo pokryta warstwą soldermaski.
